THEL High-End Audiokabel   ehrlich und vernünftig
Alle THEL-Kabel werden direkt von einem Hersteller für uns angefertigt, der sich auf Ton- und Niederspannungskabel spezialisiert hat.
Dadurch können wir einen Kabelaufbau bestimmen, der den wichtigsten physikalischen Grundsätzen und den meisten Vorlieben unserer Kunden entspricht. Somit erreichen wir eine hohe audiophile Qualität und Akzeptanz mit relativ kostengünstigen Fertigungsmethoden und wir haben wirklich alle Parameter unter Kontrolle.
Absolute Priorität hat hier die lineare Übertragung
Lesen Sie hier unsere (unorthodoxen) Testmethoden, von denen wir den Aufbau unserer Kabel abhängig gemacht haben.
.
Seiten-Übersicht
Cinchkabel
1-adrig
Cinch
Innenverkabelung
Symmetrisches
Kabel
Lautsprecher-
kabel
OFC-
Litze
Silber-
Litze/Kabel
BLC-300s
BLC-100s
BLC-400s
BLC-250s
OFC-150
TSL-25
..
.

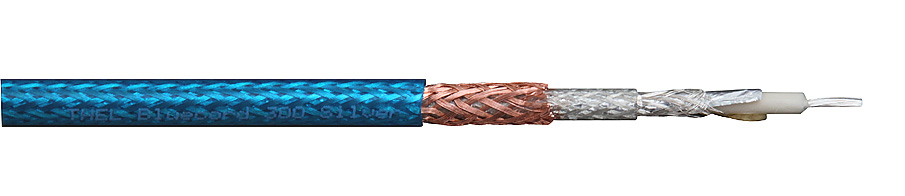

Cinchkabel 1-adrig,  3-fach geschirmt    für HIGH-END Verbindungen
Bluecord 300-silver  (BLC-300s)
High-End Cinchkabel;  1-adrig 0,75mm2; OFC-Litze-versilbert;
3-fach geschirmt, geschäumte Isolierung.
Hochreines (99,99%), sauerstofffreies Kupfer; 3-fach geschirmt; Innenleiter und innerer Schirm silberbeschichtet, Mantel blau transparent.  Durch individuelle Fertigung nach unseren Vorgaben objektiv und subjektiv ausbalanciert. Das heißt: Wesentliche physikalische Grundsätze und besondere Vorlieben sind hier zugunsten der Klangqualität optimal vereint.

Anwendung
Das Kabel ist zum Herstellen von High-End Cinchverbindungen sowie zur Übertragung von Digitalsignalen (75-Ohm-Abschluss) geeignet. Besonders bei großen Längen von über 10m spielt es seine Vorteile deutlich aus.
Auch werden die Vorteile von Passiv-Vorstufen deutlich hervorgehoben, wenn alle Werte stimmen (Tiefpasswirkung).
Durch den hochwertigen Kabelaufbau ist das BLC-300s auch als Videokabel
verlustfrei bis 5m bei 7MHz (=RGB) und 75 Ohm Abschluss geeignet.

Nicht als symmetrisches Kabel verwendbar
Dazu wird ein Kabel mit zwei symmetrischen Innenleitern benötigt.

Klang
Die Auswahl der physikalischen Eigenschaften des Kabels haben wir ausschließlich unter dem Vorsatz getroffen, die absolute lineare Übertragung zu erreichen. Daher fällt eine Klangbeschreibung sehr kurz aus:
Ehrlich  -  gnadenlos offenlegend  -  audiophile Souveränität in jeder Lage
(Siehe unsere Testmethode)

Preis Euro/m
Typ
ab 1m
ab 10m
BLC-300 s
7,70€
6,90€

Technische Daten BLC-300s
Innenleiter:
0,75mm2
Litzenzahl:
42x0,15mm
Widerstand Innenleiter:
0R025/m
Widerstand innere Schirmung:
0R025/m
Äußerere Schirmung:
2,0mm2
Widerstand äußere Schirmung:
0R009/m
Kapazität 100kHz:
<88pF/m
Induktivität:
0,25µH/m
Außendurchmesser:
6,5mm

Wie wird ein 3-fach-Schirm
angeschlossen ?

Genaue Kabel-Beschreibung
.

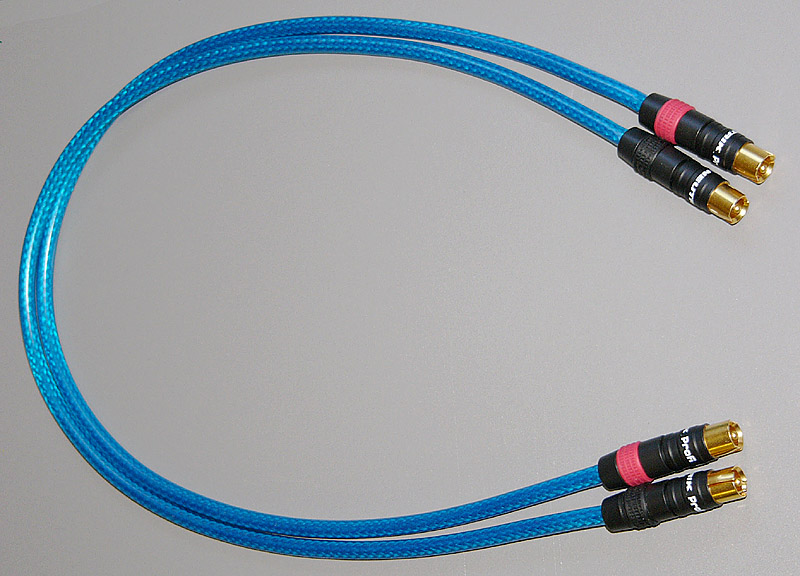

Cinchkabel selber löten.
1m Stereo für etwas über 50€

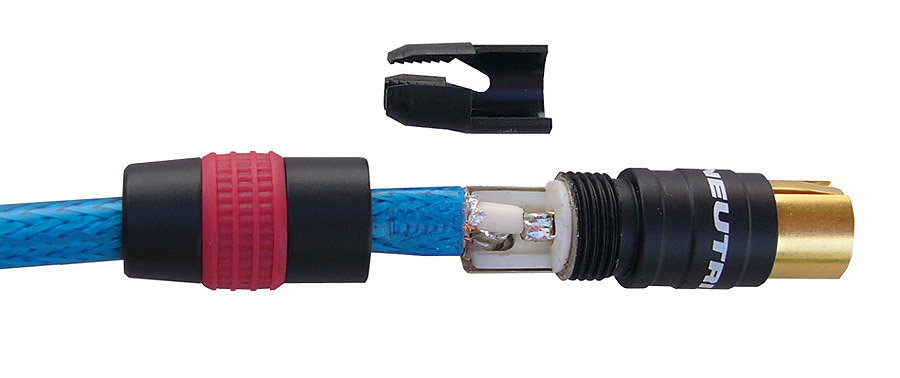

Fotos zeigen eine Vorgängerversion
der Neutrikstecker
.
.
.
.

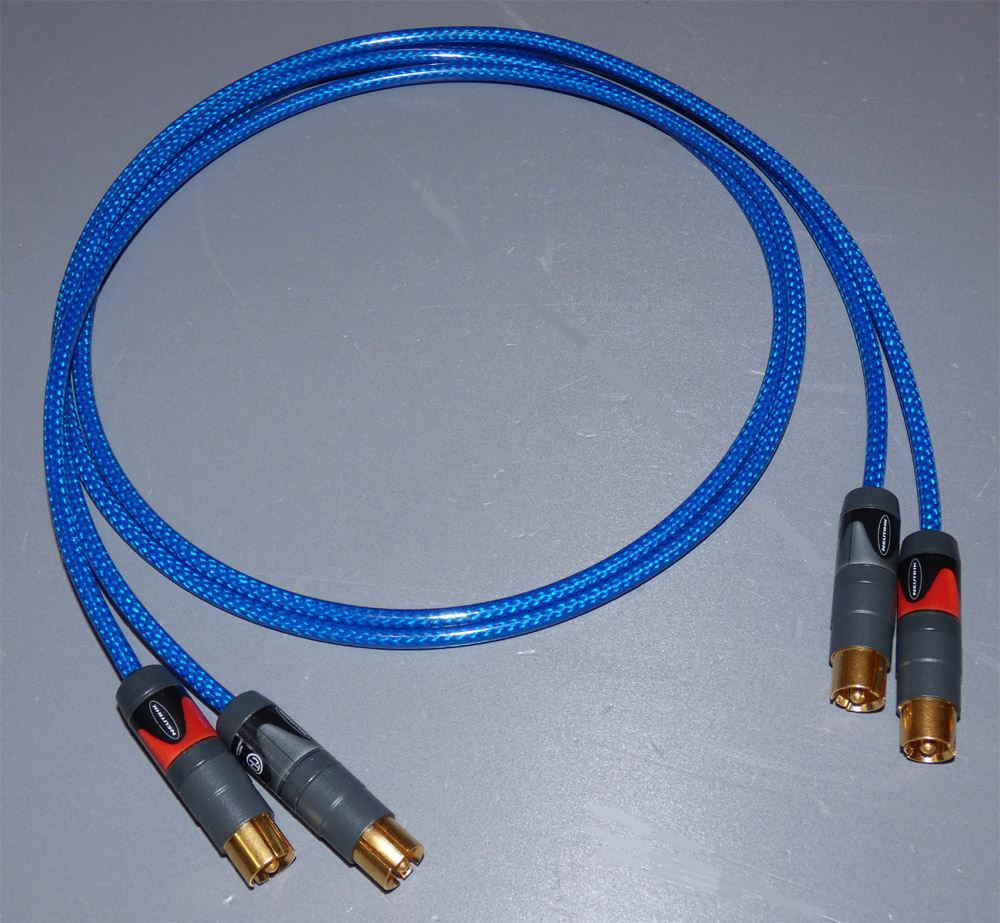

Cinchkabel 1-adrig    für Innenverkabelung
Bluecord 100-silver  (BLC-100s)
High-End Cinchkabel / Installationskabel;   1-adrig  0,25mm2, OFC-Litze versilbert, 1-fach geschirmt
Hochreines (99,99%), sauerstofffreies Kupfer, Innenleiter und Schirm silberbeschichtet, Mantel blau transparent.
Individuell nach unseren Vorgaben gefertigt. Dadurch optimale Eigenschaften für den bestimmten Zweck.

Anwendung
Das Kabel besonders für die Innenverkabelung von Geräten konstruiert worden.
Durch das sehr dichte Schirmgeflecht (kein Wendelschirm) wird eine hohe Störstrahlsicherheit im Gerät gegenüber Trafos, usw. erreicht. Außerdem sorgt der geringe Durchmesser und die hohe Flexibilität für angenehmes Arbeiten. Auch hochwertige Cinchkabel können hiermit angefertigt werden. Zur Übertragung von Digitalsignalen (75-Ohm-Abschluss) bis 10m Länge ist dieses Kabel ebenfalls bestens geeignet. Videosignale werden verlustfrei bis mind. 3m bei 5,5MHz (=Composite) und 75 Ohm Abschluss übertragen

Preis Euro/m
Typ
ab 1m
ab 10m
BLC-100 s
3,50€
3,10€

Technische Daten BLC-100s
Innenleiter:
0,25mm2
Litzenzahl:
14x0,15mm
Widerstand Innenleiter:
0R075/m
Widerstand Schirmung:
0R025/m
Kapazität 100kHz:
<150pF/m
Induktivität:
0,3µH/m
Außendurchmesser:
4,5mm
.
Genaue Kabel-Beschreibung
..
.
.
.

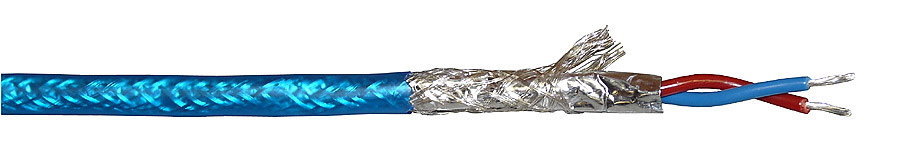

  XLR-Kabel  2-adrig symmetrisch    für HIGH-END Verbindungen
Bluecord 400-silver  (BLC-400s)
Optimierter Aufbau für symmetrische Signale.
2x0,5mm2; OFC-Litze-versilbert; 2-fach geschirmt.
Hochreines (99,99%), sauerstofffreies Kupfer, Innenleiter und Schirm silberbeschichtet, Mantel blau transparent.  Durch individuelle Fertigung nach unseren Vorgaben objektiv und subjektiv ausbalanciert. Das heißt: Wesentliche physikalische Grundsätze und besondere Vorlieben sind hier zugunsten der Klangqualität optimal vereint.
Deshalb wurde der sehr große Querschnitt von 2x0,5mm2 gewählt. Durch die physikalischen Eigenschaften des getwisteten Aufbaus genügt in diesem Falle eine 2-fache Schirmung aus Alufolie und versilberter Cu-Litze.
Anwendung
Das Kabel ist für symmetrische High-End XLR-Verbindungen optimiert, aber auch für Cinchverbindungen mit einseitig angeschlossenem Schirm geeignet. Ebenso zur Übertragung von Digitalsignalen (75-Ohm-Abschluss). Besonders bei großen Längen spielt ein symmetrisches Kabel seine Vorteile deutlich aus.

Klang
Die Auswahl der physikalischen Eigenschaften des Kabels haben wir ausschließlich unter dem Vorsatz getroffen, die absolute lineare Übertragung zu erreichen. Daher fällt eine Klangbeschreibung wie bei all unseren Kabeln sehr kurz aus:
Ehrlich  -  gnadenlos offenlegend  -  audiophile Souveränität in jeder Lage

Preis Euro/m
Typ
ab 1m
ab 10m
BLC-400s
8,80€
7,90€

Technische Daten BLC-400s
Innenleiter:
2x0,5mm2
Litzenzahl:
2x28x0,15mm
Widerstand Innenleiter:
0R05/m
Kapazität Ader/Ader:
<65pf/m (100kHz)
Kapazität Ader/Schirm:
<110pF/m
Induktivität:
<0,6µH/m
Außendurchmesser:
6,5mm

passende XLR-Stecker

..

.
.

  Lautsprecher-Kabel    für HIGH-END Verbindungen
Bluecord 250-silver  (BLC-250s)
High-End Lautsprecher Doppelkabel; 2 x  2,5mm2; OFC-Litze silberbeschichtet
Hochreines (99,99%), sauerstofffreies Kupfer, silberbeschichtet, Mantel blau transparent, eine Ader gekennzeichnet. Individuell nach unseren Vorgaben gefertigt. Dadurch optimale Eigenschaften für den bestimmten Zweck.

Anwendung
Das Kabel ist hervorragend für die Verbindung zwischen Endstufe und Lautsprecher geeignet; auch für Längen über 10m.
Durch die enge Doppelkabel-Ausführung wird die unerwünschte Induktivität deutlich niedriger gehalten, als einzeln verlegte Adern.
Einzellitze = 1,6µH/m (2 x 800nH), BLC-250s = 0,5µH/m.
Ebenso als Boxen-Innenverkabelung geeignet.

Der Querschnitt wird oft überbewertet und ist mit 2 x 2,5mm2 für die meisten Fälle völlig ausreichend. Das sind 0,014 Ohm/m (2 x 0,007 Ohm/m), was einen Spannungsabfall von 14mV/m bei 1A bedeutet, oder 140 mV bei 10A (90mV bei 4mm2). Spulen vor Tieftönern haben in der Regel wesentlich größere Widerstände, Hochtöner ziehen nicht so große Ströme. Daher bieten wir nur diesen Querschnitt an, der ohne Bedenken bis zu einer Länge von mind. 10m eigesetzt werden kann.

Klang
Die Auswahl der physikalischen Eigenschaften des Kabels haben wir ausschließlich unter dem Vorsatz getroffen, die absolute lineare Übertragung zu erreichen. Daher fällt die Klangbeschreibung ebenfalls sehr kurz aus:
Ehrlich  -  gnadenlos offenlegend  -  audiophile Souveränität in jeder Lage
(Siehe unsere Testmethode)

Technische Daten BLC-250s
Leiterquerschnitt:
2x2,5mm2
Litzenzahl:
2x320x0,1mm
Widerstand:
2x0R007/m
Kapazität:
60pF/m
Induktivität:
0,5µH/m
Außendurchmesser:
3,8x8mm
Preis Euro/m
Typ
ab 1m
ab 10m
BLC-250 s
8,80€
7.90€
.
.
.
.

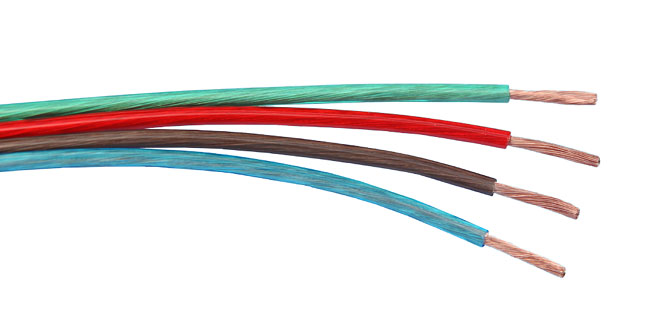

  Kupfer-Litzenkabel   für Innenverdrahtung
OFC-Litze 1,5 mm2  isoliert in 4 Farben
99,99% reines Kupfer
Sehr geschmeidiges Kabel durch feindrähtigen Litzenaufbau 84x0,15mm. Mantel transparent und sehr geschmeidig, Außendurchmesser: 2,5mm
Ideal für Innenverdrahtung von Vorstufen bis zu Hochleistungsendstufen,
sowie für die Boxen-Innenverkabelung
.
Preise THEL OFC-Litze
Typ
Farbe
EUR/m ab 1m
EUR/m ab 10m
OFC-150 rt
rot
1,40
1,20
OFC-150 bl
blau
1,40
1,20
OFC-150 sw
schwarz-ähnlich
1,40
1,20
OFC-150 gn
grün
1,40
1,20
Diese Litzen können im Bund verlegt bis max. 20A eingesetzt werden


Industrielitze Grün/Gelb 1,5 mm2 für Schutzleiteranschluss (H07V-K)
Außendurchmesser: 3,0mm
Typ
Farbe
EUR/m ab 1m
EUR/m ab 10m
GNGE-150
grün/gelb
1,25
1,10
Daten THEL OFC-Litze
Leiterquerschnitt:
1,5mm2
Litzenzahl:
84x0,15mm
Widerstand:
0R012/m
Spannungsabfall  1A
12mV/m
Spannungsabfall 10A:
120mV/m
Außendurchmesser:
3,5mm
max Spannung:
200V

Farb
- Empfehlung:
rot:
plus (+)
blau:
minus (-)
schwarz:
Masse (0)
grün:
Signal
.
.
.
.

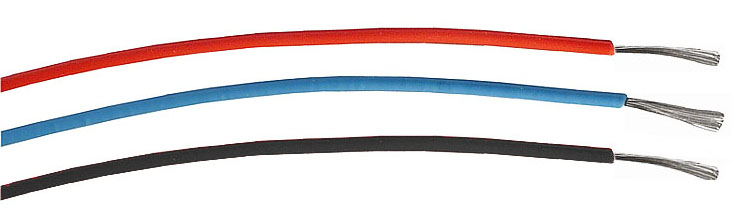

  Silber-Litze  isoliert  mit Kupferkern (OFC-99,99%)
Silber-Litze 0,25 mm2  isoliert in 4 Farben
Ausführung mit OFC-Kupferkern, da Silber bei dem geringen Litzen-Durchmesser leicht brechen kann.
Sehr beliebt für die Herstellung von verdrilltenTonsignal-Leitungen, aber auch für jede Art Innenverkabelung von Vorstufen, Potis, Drehschalter, usw.
Zur Herstellung von Tonsignal-Leitungen werden zwei Kabel eng verdrillt und können innerhalb eines Gehäuses verlegt werden. Auch Cinchleitungen lassen sich damit herstellen: dazu kann man drei Kabel (zwei für Masse) zu einem Zopf flechten.
Auch verdrillte Leitungen bieten einen hohen Schutz gegen äußere elektrische Felder.

Preise THEL Silber-Litze
Typ
Farbe
EUR/m ab 1m
EUR/m ab 10m
TSL-25 rt
rot
1,80
1,60
TSL-25 bl
blau
1,80
1,60
TSL-25 sw
schw
1,80
1,60
TSL-25 gn
grün
1,80
1,60

Daten THEL Silber-Litze
Leiterquerschnitt:
0,25mm2
Litzenzahl:
14x0,15mm
Widerstand:
0R068/m
Spannungsabfall  1A
68mV
Außendurchmesser:
1,6mm
Isolation:
PVC
max Spannung:
200V
.
.
.
..
