High-End Steckverbinder
T.Hartwig-ELektronik
Blumenweg 3a,  D-34355 Staufenberg
Tel. 05543 - 3317, Fax 05543 - 4266
Mo-Do 10.00-12.00 + 14.00-16.00 Uhr
Ust. ID. Nr.: (VAT) DE 115268023
< zur Startseite

Gesamtübersicht Bauelemente
.
1.  Cinchverbindungen
.

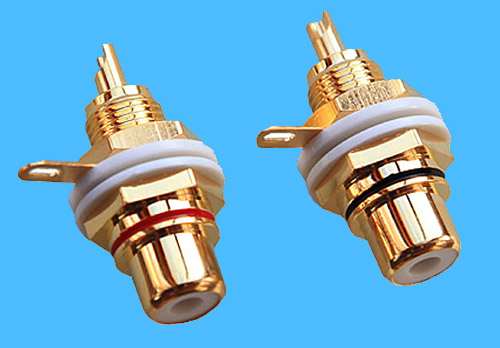

CB-400G  High-End Cinchbuchse
oft nachgeahmt.
Messing-massiv, aus einem Stück präzisionsgedreht.
Total vergoldet, Teflonisolation.
Innenleiter versenkt, dadurch schließt beim Stecken zuerst der Massekontakt.
Beidseitiger Sechskant zum besseren Verschrauben
Schw:
Stück
4,90€
Rot:

Stück
4,90€
Außen:
28x14mm
Bohrung:
9,5mm
Gewinde:
8x0,75mm
  Gew. Länge:
10mm

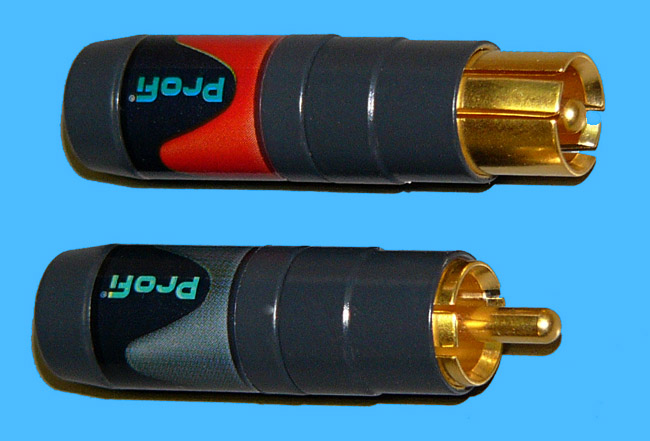

NF2CB2 NEUTRIK Cinch-Stecker Digitaltauglich
Weltbekannte High-End-Ausführung. Seit vielen Jahren fast unverändert gebaut - denn Gutes braucht nicht ersetzt zu werden.
Patentierte federnde Massehülse mit zwei Druckpunkten. Die Masse wird zuerst verbunden und zuletzt gelöst. Dadurch keine Störspitzen beim Umstecken im Betrieb. Jeder Stecker mit gleichmäßigem Kontaktdruck.
Isolation PBTP. Kontaktmaterial: Messing/Kupfer - echtvergoldet. Massematerial: Bronze/Nickel - echtvergoldet. inkl. 2 Zugentlastungen. Für Kabel von 3,0 bis 7,5mm
(nur paarweise lieferbar, 1St.=1Paar)
Paar
18,90€
Original-Neutrik
Länge:
50mm
Außen:
13mm
Kabeleinlass:
bis 8mm

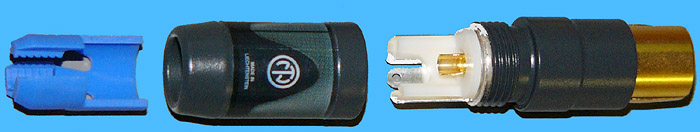

Innenansicht





Hochwertige Cinchkabel selber löten
Mit unserem High-End Kabel THEL Bluecord 300 silver
OFC-Litze versilbert;  0,75mm2;  3-fach geschirmt.
Der Neutrik-Stecker lässt sich dank großem Lötkelch einfach und sicher löten. Drei Zugentlastungen für verschiedene Durchmesser liegen bei.
THEL
Bluecord 300 silver
Dieses Foto zeigt die nicht mehr lieferbare Vorgängerversion
.
.
2.  Lautsprecher Verbindungen
.
LS-150G  Lautsprecher-Bananenstecker
Massiv, total vergoldet mit Kennring rot und schwarz.
Gespleißte Kontaktführung.
Querloch für Kabel bis 7mm Durchmesser oder Aufnahme eines weiteren 4mm Bananensteckers.
(nur paarweise lieferbar, 1St.=1Paar)
Paar
17,50€
Ges.Länge:
48mm
Außen:
11mm




LS-180G  High-End Lautsprecher-Bananenstecker
Mit Berührungsschutz, dh. beim Einstecken schiebt sich die Kunststoffhülle zurück. Hochwertiger sicherer Kabelanschluss.
Innenteil massiv, total vergoldet. Gespleißte Kontaktführung.
Außen Kunststoff mit Kennring rot und schwarz.
Lötfreie Verbindung möglich für Kabel bis 6mm Durchmesser.
(nur paarweise lieferbar, 1St.=1Paar)
Paar
14,90€
Ges.Länge:
69mm
Außen:
16mm

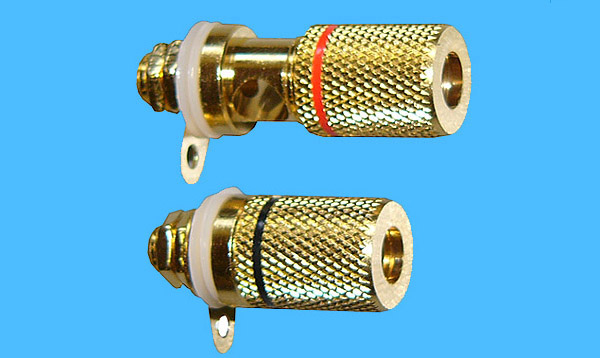

LT-250G Lautsprecher-Terminal

Speziell für Verstärker-Gehäuse bis 4mm Wandstärke.
Massiv, total vergoldet mit Farbkennring rot und schwarz. Schraubanschluss zur Unterklemmung von Kabeln bis 6mm Durchmesser oder 4mm Banenstecker. Isolierter Einabu möglich.
(nur paarweise lieferbar, 1St.=1Paar)

Paar
17,50€
  Für Wandstärke:
bis 4mm
Bohrung:
7mm
Länge:
28mm
Außen:
12mm
Überstand:
19mm
Gewinde:
6mm

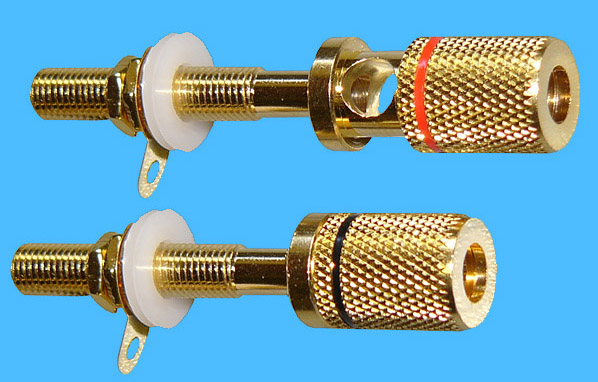

LT-500G Lautsprecher-Terminal

Speziell für Lautsprecher-Gehäuse bis 30mm Wandstärke.
Massiv, total vergoldet mit Farbkennring rot und schwarz. Schraubanschluss zur Unterklemmung von Kabeln bis 6mm Durchmesser oder 4mm Banenstecker. Isolierter Einabu möglich.
(nur paarweise lieferbar, 1St.=1Paar)

Paar
24,50€
  Für Wandstärke:
8-30mm
Bohrung:
7mm
Länge:
54mm
Außen:
12mm
Überstand:
19mm
Gewinde:
6xmm




LT-900G  Lautsprecher-Terminal
Speziell für Verstärker-Gehäuse bis 8mm Wandstärke.
Doppel-Buchse, vollisoliert, Berührungsgeschützt. Alle Kontakte vergoldet. Zur Aufnahme von 4mm Bananensteckern.
Zur Unterklemmung von Kabeln bis 3,5mm Durchmesser (6mm2), dazu wird die Buchse aufgedreht und das Kabel seitlich eingeführt.
Innenanschluss wird gelötet.
Stück
12,50€
  Für Wandstärken:
bis 8mm
Bohrung:
2x12,5mm
Lochabstand:
19mm
Außen:
35x17mm
Überstand:
27mm
Gewinde:
5mm

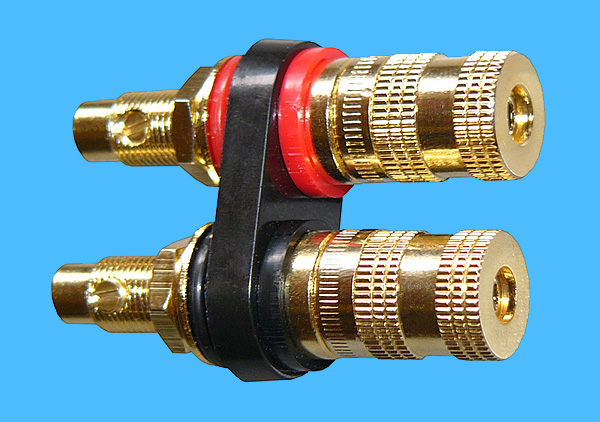

LT-950G High-End Lautsprecher-Terminal
Für Gehäuse bis 10mm Wandstärke.
Doppel-Buchse, isolierter Einbau, Messing massiv, total vergoldet.
Zur Aufnahme von 4mm Bananensteckern.
Zur Unterklemmung von Kabeln bis 5mm Durchmesser (10mm2), oder Gabel-Kabelschuhe mit mind. 5,2mm Gabelweite, dazu wird die Buchse aufgedreht und das Kabel oder der Schuh seitlich eingeführt.
Stück
27,50€
Für Wandstärken:
bis 10mm
Bohrung:
2x11,0mm
Lochabstand:
19mm
Außen:
39x20mm
Überstand:
32mm
Gewinde:
9mm


3.  Neutrik XLR - Verbindungen
.
Neutrik  High-End
Diese Profi-Serie von Neutrik ist nach den allgemeinen Bestimmungen des internationalen Rundfunks entwickelt worden. Wegen der besonders guten Verarbeitung sind diese Steckverbindungen weltweit auch wegen ihrer Zuverlässigkeit bekannt. Die High-End Stecker für symmetrische Audio-Anwendungen.
Technische Daten dieser Neutrik-Serie
Kontaktmaterial: Messing, vergoldet.
Kontakt-Widerstand: <0,003 Ohm
Gehäusematerial: Zinkdruckguss, sandgestrahlt, verkupfert, versiegelt. Digitaltauglich und EMV-dicht.
Umax= 150V~    Imax = 16A

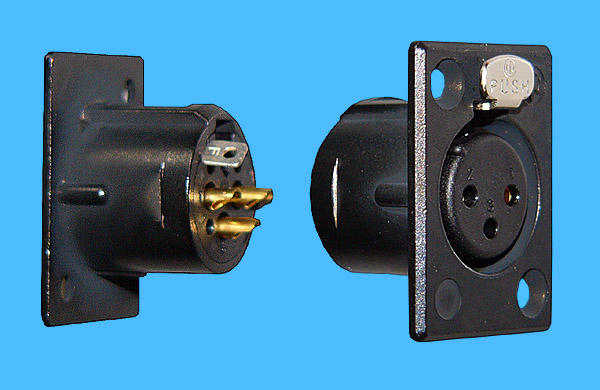

FPB3
XLR-Einbaubuchse   Mit Verriegelung

Hochwertige XLR-Steckverbindung. XLR-Buchsen werden in der Regel als Signal-Eingangsbuchse verwendet.

Stück
9,90€
Bohrung:
24mm
Flansch:
37x27mm
 Einbautiefe:
24mm

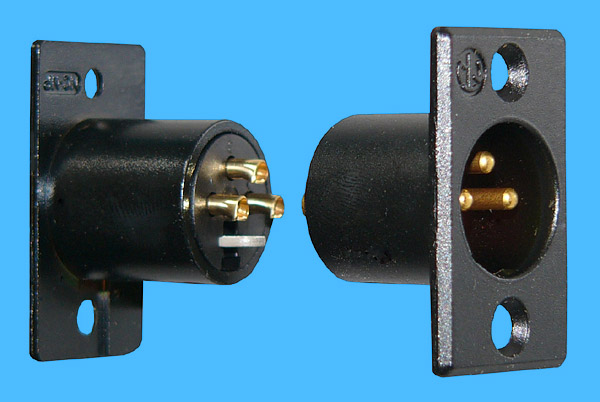

MPB3
XLR-Einbaustecker

Hochwertige XLR-Steckverbindung. XLR-Einbaustecker werden in der Regel als Signal-Ausgangsbuchse verwendet.

Stück
7,90€
Bohrung:
19,5mm
Flansch:
37x22mm
Einbautiefe:
23mm

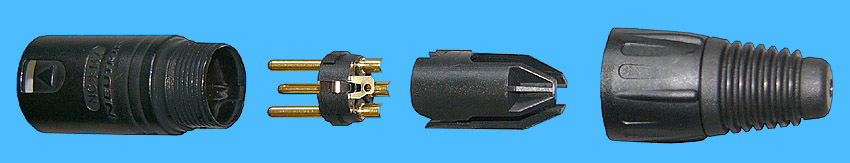

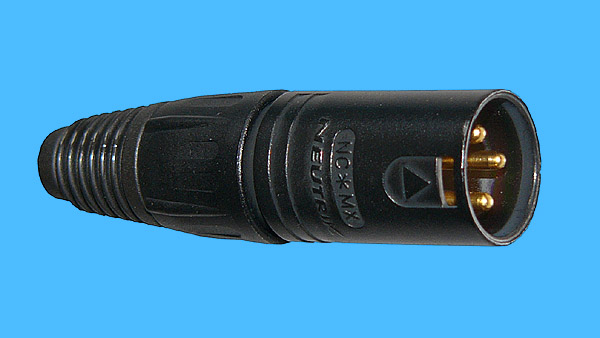

MXB3
XLR-Stecker

Hochwertige XLR-Steckverbindung. Massive Innenteile ermöglichen einfaches und sicheres Löten. XLR-Stecker werden in der Regel als Signal-Ausgang verwendet. Für Kabel bis 8 mm Durchmesser

Stück
7,90€
Länge:
68mm
Durchm.:
20mm

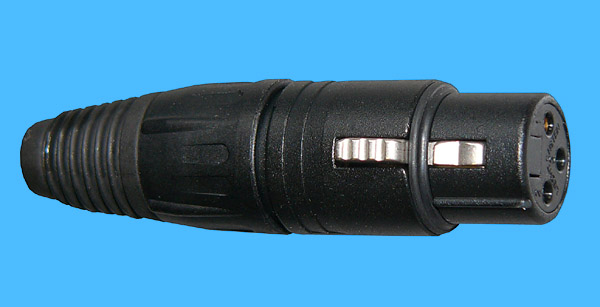

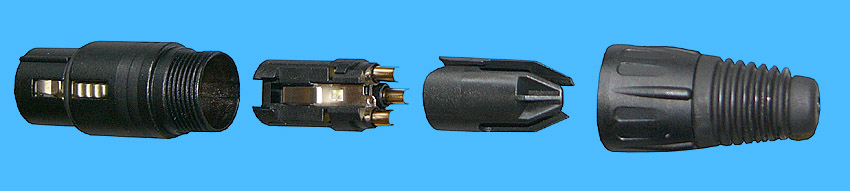

FXB3
XLR-Kupplung

Hochwertige XLR-Steckverbindung. Massive Innenteile ermöglichen einfaches und sicheres Löten. XLR-Kupplungen werden in der Regel als Signal-Eingang verwendet. Für Kabel bis 8 mm Durchmesser

Stück
8,90€
Länge:
71mm
Durchm.:
20mm


4.  Sonstige Steckverbindungen
.
KUP-2  2mm präzisionsgedrehter Stecker für 2mm Stifte auf Leiterplatten
Auf einigen unserer Leiterplatten verwenden wir vergoldete 2mm Messingstifte für den Drahtanschluss. Einige finden es zu schade, diese zu verlöten. Daher bieten wir diesen Kupplungsstecker von Multi-Contact (MC-Bananas) an, der eine feste Verbindung gewährleistet. Das Kabel wird innen an die vergoldete Hülse angelötet. Gummitülle abnehmbar. L= 30mm
ab 1 St = 2,95€/St ab 50 St = 2,65€/St

Scionthel
VX-Line
Phono-X
Signalverarbeitung
Module, bei denen die vergoldeten 2mm Stifte verwendet werden

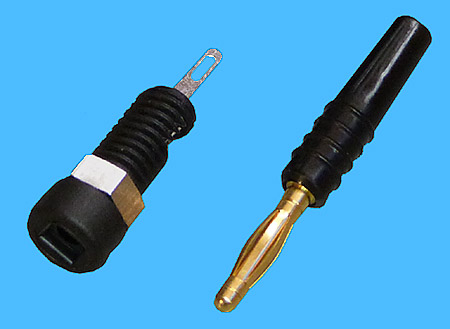

BUST-2 2mm Stecker-Buchsen-Satz, z.B. für Phono-Massekabel
Die meisten Plattenspieler besitzen eine einzeln geführte Masse-Litze. Um einen ordentlichen Anschluss herzustellen, bieten wir diesen Stecker-Satz an.
Buchse 2mm, Hirschmann, vergoldet, isoliert
Büschel-Stecker 2mm, Multi-Contact, vergoldet

Satz (2-tlg) 2,95€

Das Foto rechts zeigt den Größenvergleich
zu einem 4mm Laborstecker von MC
.
.
Hinweis zu unserem ausgesuchten Angebot
Folgendes versuchen wir zu vermeiden:
1. Re-importierte Ware
2. Nachahmungen aus Fernost
3. Von Personen hergestellt, die keinen gerechten Lohn bekommen
