High-Power-Siebung
für Endstufen
 |
STE-Serie
mit 24 Power-Elkos (35-63V)

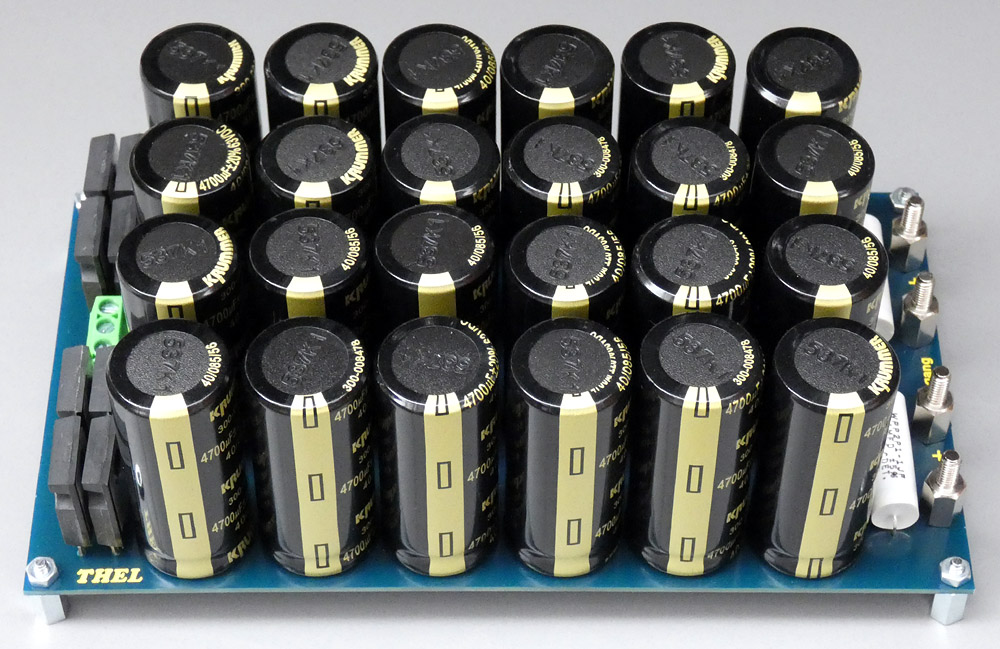

Universelle
Power-Siebungen mit 24 High-Performance-Elkos von Krummer (außer
80V) und
superschnellen 30A Gleichrichter-Dioden mit besonders niedriger
Durchlassspannung für geringere Wärme
Film-Foil-Kondensatoren
(KP) zur HF-Pufferung und max. Strom-Schnelligkeit.
Durch Parallelschaltung
vieler kleiner Elkos ergibt sich eine wesentlich höhere Performance,
als durch wenige große. Geeignet für Endstufen bis ca. 600W
und andere Verbraucher. Oder als überdimensionierte Stromversorgung
für kleinere Verbraucher.
Alle Module geeignet für
symmetrische oder Einzelspannung. |
.
 |

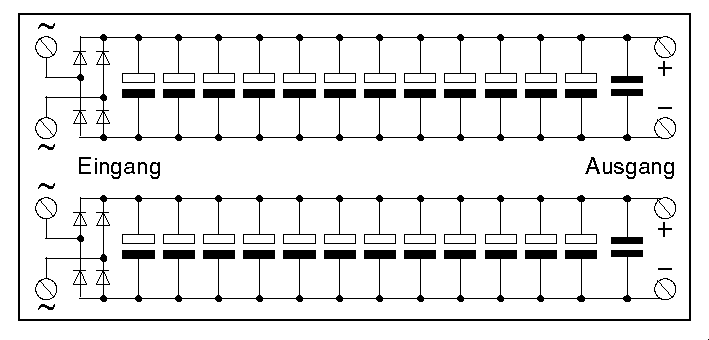

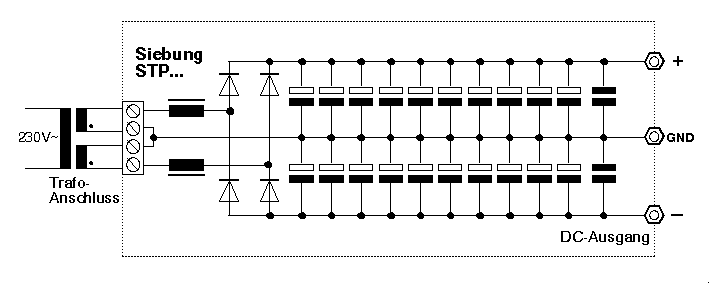

Das Modul besteht aus zwei
identischen Kanälen von jeweils 12 parallelgeschalteten Elkos.
Die am Eingang an den 24A-Klemmen
angeschlossene Trafospannung wird gleichgerichtet und gesiebt. Am Ausgang
stehen kräftige Messingbolzen für den Kabelanschluss zur Verfügung
(Kabelschuhe liegen bei).
Soll die Siebung nur als
weitere Pufferung für ein vorhandenes Netzteil eingesetzt werden,
so können die acht Dioden entfernt und durch vier Brücken ersetzt
werden (Skizze auf dem Modul).
Maße: LXBxH = 177x100x54mm |
Durch die Aufteilung in zwei
voneinander unabhängigen Hälften sind verschiedene Betriebsarten
möglich.
 |

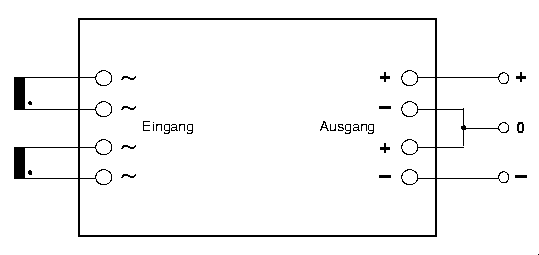

1. Symmetrischer Betrieb
Die klassische Schaltung
für Audio-Endstufen. Bis auf wenige Ausnahmen benötigen Endstufen
eine solche symmetrische Spannung. Dazu müssen am Eingang der Siebung
zwei getrennte Trafospannungen angeschlossen werden. Zwei Spannungen, die
bereits im Trafo gebrückt sind (3 Anschlüsse), können nicht
verwendet werden.
Am Ausgang der Siebung werden
die beiden mittleren Anschlüsse gebrückt, wodurch der Nullpunkt
der symmetrischen Spannung ensteht. Durch die Zusammenführung erst
am Ausgang wird ein besser definierter Massepunkt erreicht, wodurch Probleme
mit Brummstörungen verringert werden. |
 |

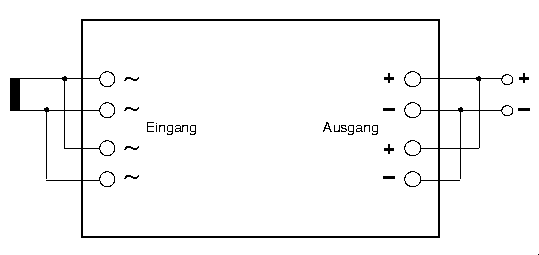

2. Parallel Betrieb
Wenn jeweils die beiden
Eingänge und die beiden Ausgänge parallelgeschaltet werden, sind
auch alle 24 Elkos parallelgeschaltet. Diese Betriebsart wird verwendet,
wenn nur eine einzelne Spannung benötigt wird.
Sollte ein Trafo zwei identische
Spannungen besitzen, am Ausgang wird aber nur eine Spannung benötigt,
so kann der Eingang wie unter 1. und der Ausgang wie unter 2. beschrieben
geschaltet werden. |
Hinweis zum Betriebsstrom
Die 30A-Dioden werden nicht
gekühlt. Hier werden im bestimmungsgemäßen Betrieb an Audio-Endstufen
die beiden Hälften nur abwechselnd belastet, d.h., wenn eine Endstufe
12A an einen Lautsprecher liefert, dann wird die Betriebsspannung jeweils
abwechselnd mit 12 A belastet, was einen Effektivstrom von 6A pro Hälfte
zur Folge hat und deshalb nicht zusätzlich gekühlt werden muss.
Bei Parallelbetrieb gilt
dieses Prinzip nicht, so dass eine Hälfte auch nur mit max. 6A effektiv
belastet werden darf, was parallel wiederum 12A bedeutet.
Trafo-Anschlussklemmen
für Kabel bis 2,2mm Durchmesser.
Ausgang Messingbolzen
M4-Gewinde, Kabelschuhe liegen bei
Preise
(inkl.
Mwst.)
|
Typ
|
Elkos
|
entspricht
|
Höhe
|
max. Eing.spg.
**
|
EUR
|
|
STE-6,8/50
|
24x6.800µ/50V
Krummer
|
2x81.600µ
|
54mm
|
2x35V-AC
|
158,00
|
|
STE-4,7/63
|
24x4.700µ/63V
Krummer
|
2x56.400µ
|
54mm
|
2x45V-AC
|
158,00
|
Maße: LXB = 177x100mm
Höhe ab Unterkante
Leiterplatte
Als Fertig-Modul
nicht mehr im Programm
Als Bausatz weiterhin erhältlich
bei phelektronik
|
Messwerte
im Betrieb mit Trafo-Beispielen
Trafo
Beispiel...
|
...entspricht
Leerlauf-Spg *
|
Siebung
Typ
|
DC-Spannung
Leerlauf
|
DC-Spannung
bei Nennlast
|
Brummspannung (Vss)
pro Ampere
|
|
225VA 2x30V
|
2x33,0V
|
STE-6,8/50
|
2x44,0V
|
2x35V
|
2x90mVss/A
|
|
300VA 2x35V
|
2x38,5V
|
STE-4,7/63
|
2x52,0V
|
2x41V
|
2x130mVss/A
|
*Die Leerlaufspannungen
sind
vom Trafotyp abhängig.
Größere VA-Zahl
bedeutet in der Regel einen etwas geringeren Anstieg der Leelaufspannung
in %.
** max Eing.spg.
ist die tatsächlich abgegebene Spannung des Trafos und nicht die aufgedruckte
Nenn-Spannung.
Diese erhöht sich um
die Leerlaufspannung im unbelasteten Zustand und die mögliche Überschreitung
der Netzspannung.
Die aufgedruckte Nennspannung
gilt nur bei Nennlast und bei einer Netzspannung von 230V.
Dieser Umstand ist bei
der Wahl der Elkospannung unbedingt zu beachten
Die DC-Spannung bei Nennlast
ist auch von der Qualität (Innenwiderstand) des Trafos abhängig
und dient hier nur als Richtwert.
Die tatsächliche
Brummspannung unter Last steigt in etwa synchron zum Stromanstieg.
|
