Präzisions Kohleschicht Poti mit 5-fach Silberschleifer
High-End Carbontechnik
Präzision bis ins Detail, massiv konstruiert, perfektes Drehfeeling.

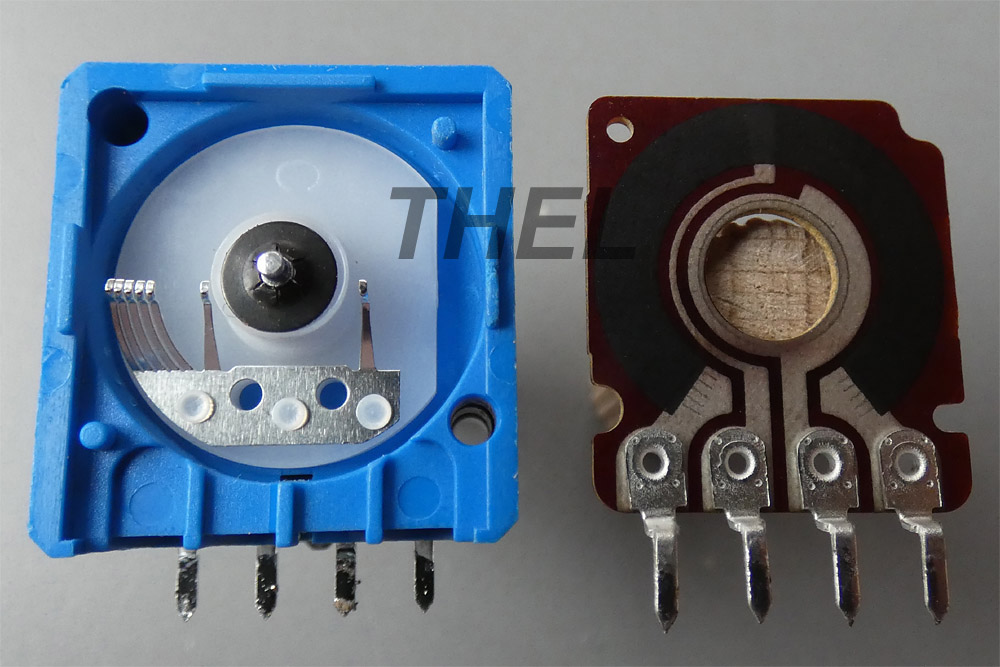

5-fach-Schleifer mit Silberkontakten für höchste Performance, Homogenität und Auflösung.
Das ist Kohleschichttechnik in Perferktion.
. .
Für den Einsatz in preisgünstigen, jedoch hochwertigen Vorstufen,
sowie High-End Filterschaltungen, wie Klanregelungen, Equalisern, usw. in außergewöhnlich hoher Qualität.

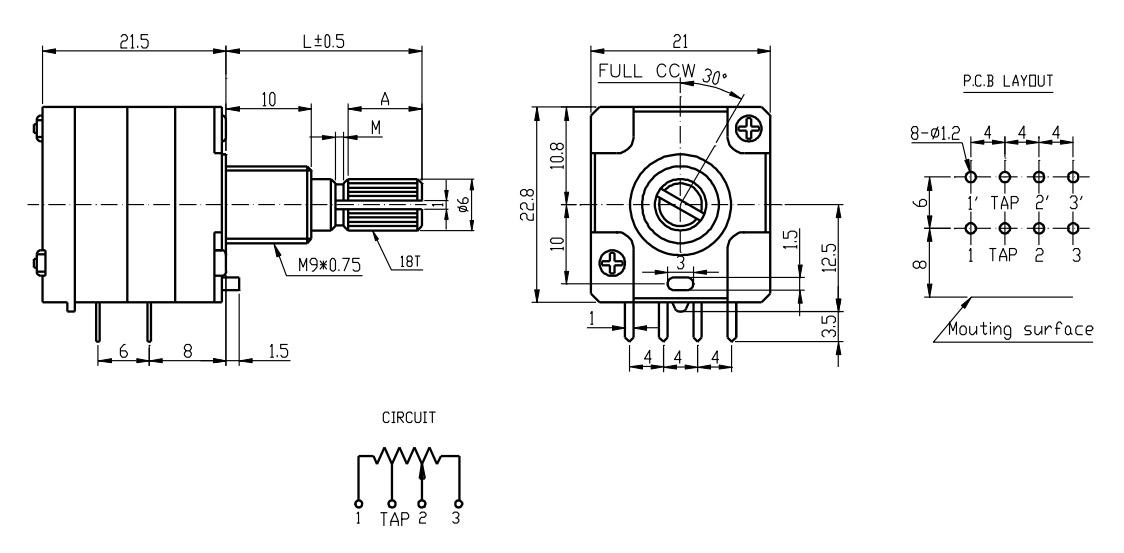

<Maßzeichnung / Pinbelegung (anklicken)

Die Potis besitzen einen vierten Pin für die Mittelanzapfung (TAP), der unbelegt bleiben kann.

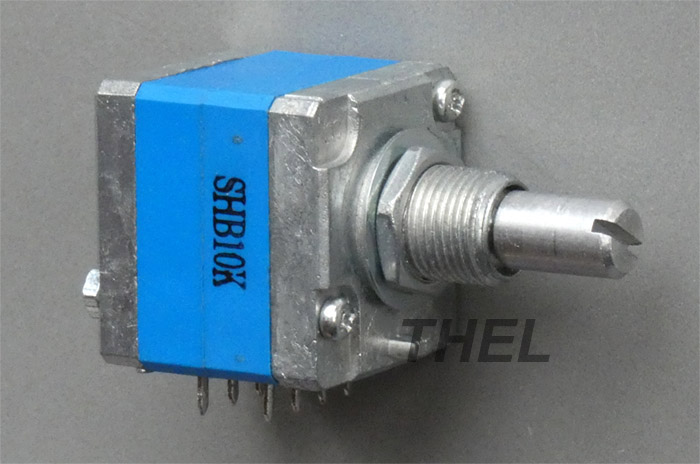

Gezeigt ist ein Poti mit geriffelter Achse, wir liefern jedoch mit glatter Achse.


Technische Daten CS21
Carbon-Silver Poti
B x H x T:
  21 x 23 x 23mm (o.Gew.)
Achse:
  6mm; L=10mm
Gewinde:
  9 x 0,75mm; L=10mm
Gleichlauf bis -40dB:
max +/- 1,0dB; typ < +/- 0,5dB
Drehzyklen:
  ca. 100.000 (Extrahärtung)
max. NF-Spg:
  100V~

.Hinweise zum Gleichlauf
Die Hersteller-Angaben von logarithmischen Potis beziehen sich immer auf einen Dämpfungsbereich bis -40dB !!! (ein hundertstel des Endwertes). Es werden die Spannungen an den Schleifern verglichen. Im Bereich bis -60dB (ein tausendstel des Endwertes) ist der doppelte Fehler zulässig. Im Bereich unter -60dB werden vom Hersteller keine Angaben gemacht und keinerlei Gleichlauf garantiert (technisch nicht möglich). Natürlich ist man aber bemüht, auch hier bestmögliche Werte zu erreichen, was in der Praxis auch zutrifft.
.
Preise (inkl. Mwst)
Es sind nur die hier beschriebenen Werte lieferbar
Sonderbeschaffungen leider nicht möglich

Typ
Wert
EUR
CS21-A10
10k/pos log
18,00
CS21-B10
10k/lin
18,00
CS21-C10
10k/neg log
22,00
pos log = positiv logarithmisch;  typ für Lautstärkeregelung
lin = linear;  typ für Klangregelung, Balance, usw
neg log = negativ logarithmisch;  typ für Spezialanwendungen
